Циклическое реле времени с раздельной регулировкой времени импульса и паузы
-
Восемь диапазонов выдержки времени от 0,1с до 9,9ч
-
Установка выдержки времени двухдекадным кнопочным переключателем
-
4 диаграммы работы
-
2 переключающие группы контактов 8А/250В
-
Корпус шириной 35мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-П2-08 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).
КОНСТРУКЦИЯ

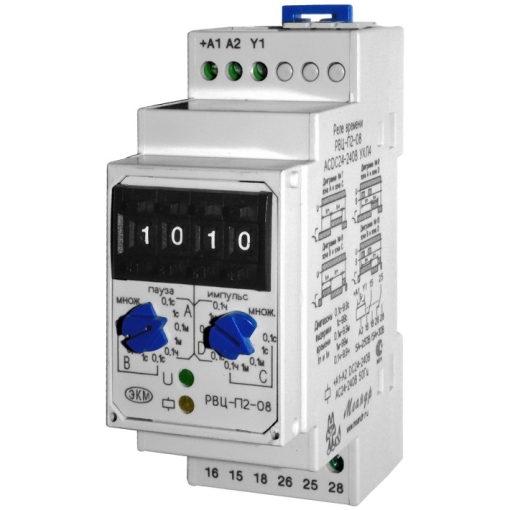

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. На лицевой панели реле расположены: кнопочный двухдекадный переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный двухдекадный переключателя установки выдержки времени импульса tи (установка значений десятков 0-9 и единиц 0-9), поворотный переключатель множитель паузы, поворотный переключатель множитель импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «
».
РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на переключателе «МНОЖ.» импульса.
Диаграмма работы реле определяется положением указателей переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
— Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «С» — диаграмма №7
— Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «C» — диаграмма №8
— Указатель переключателя «МНОЖ.» паузы в зоне «А», указатель переключателя «МНОЖ.» импульса в зоне «D» — диаграмма №9
— Указатель переключателя «МНОЖ.» паузы в зоне «B», указатель переключателя «МНОЖ.» импульса в зоне «D» — диаграмма №10
ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.
В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении исполнительного реле включается жёлтый индикатор «
» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.
