РКН-3-15-08 Реле контроля напряжения

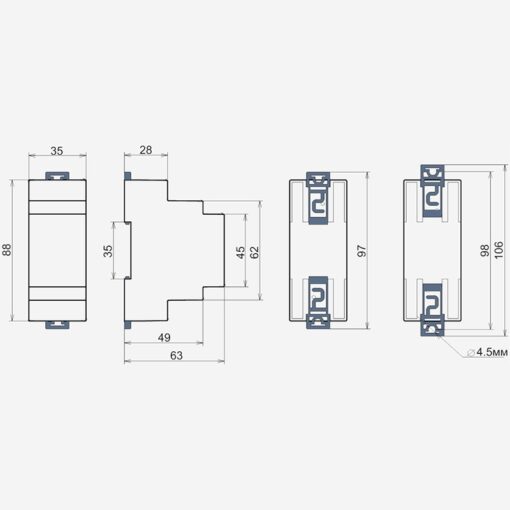

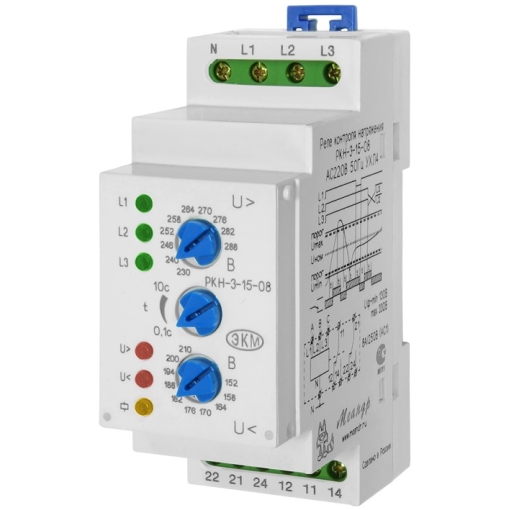

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых  электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². По желанию заказчика, возможна поставка пломбировочной крышки. На лицевой панели прибора расположены два переключателя для установки верхнего «U>» и нижнего «U<» порогов срабатывания, регулятор времени срабатывания «t», два красных индикатора ошибок сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных индикатора наличия фаз «L1», «L2», «L3».

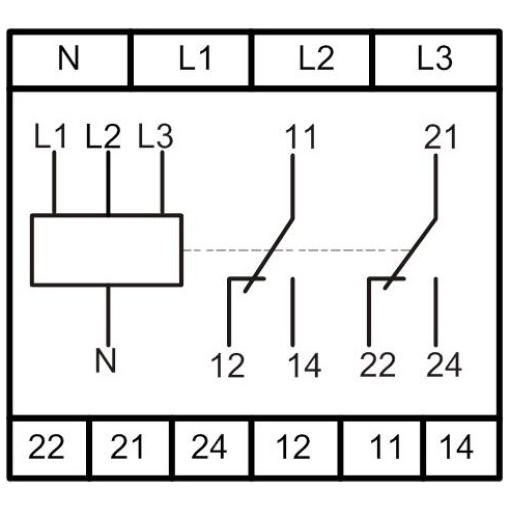

 Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N.



 ВНИМАНИЕ: Подключение нулевого провода к клемме N обязательно!

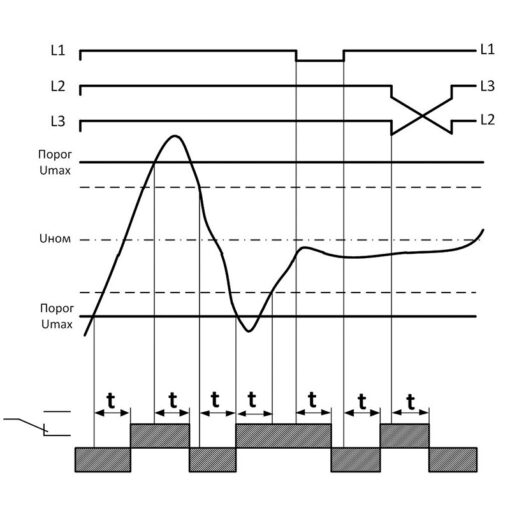

 Пороги срабатывания верхний «U>» и нижний «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся   в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 — замкнуты. Мигающий индикатор «» сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.



 ВНИМАНИЕ:  При нарушении порядка чередования фаз происходит кратковременное поочерёдное включение индикаторов.



 Состояние индикаторов «L1», «L2», «L3»:
