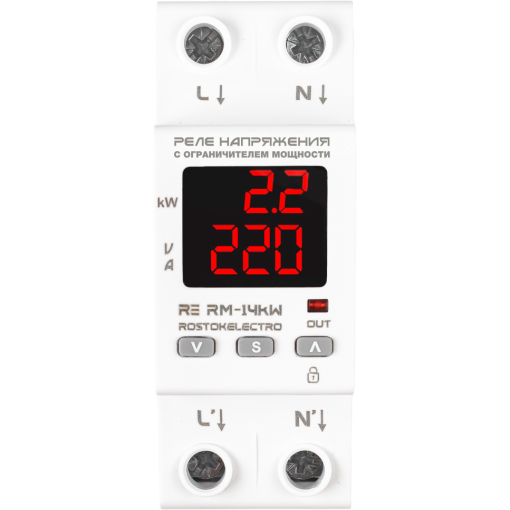

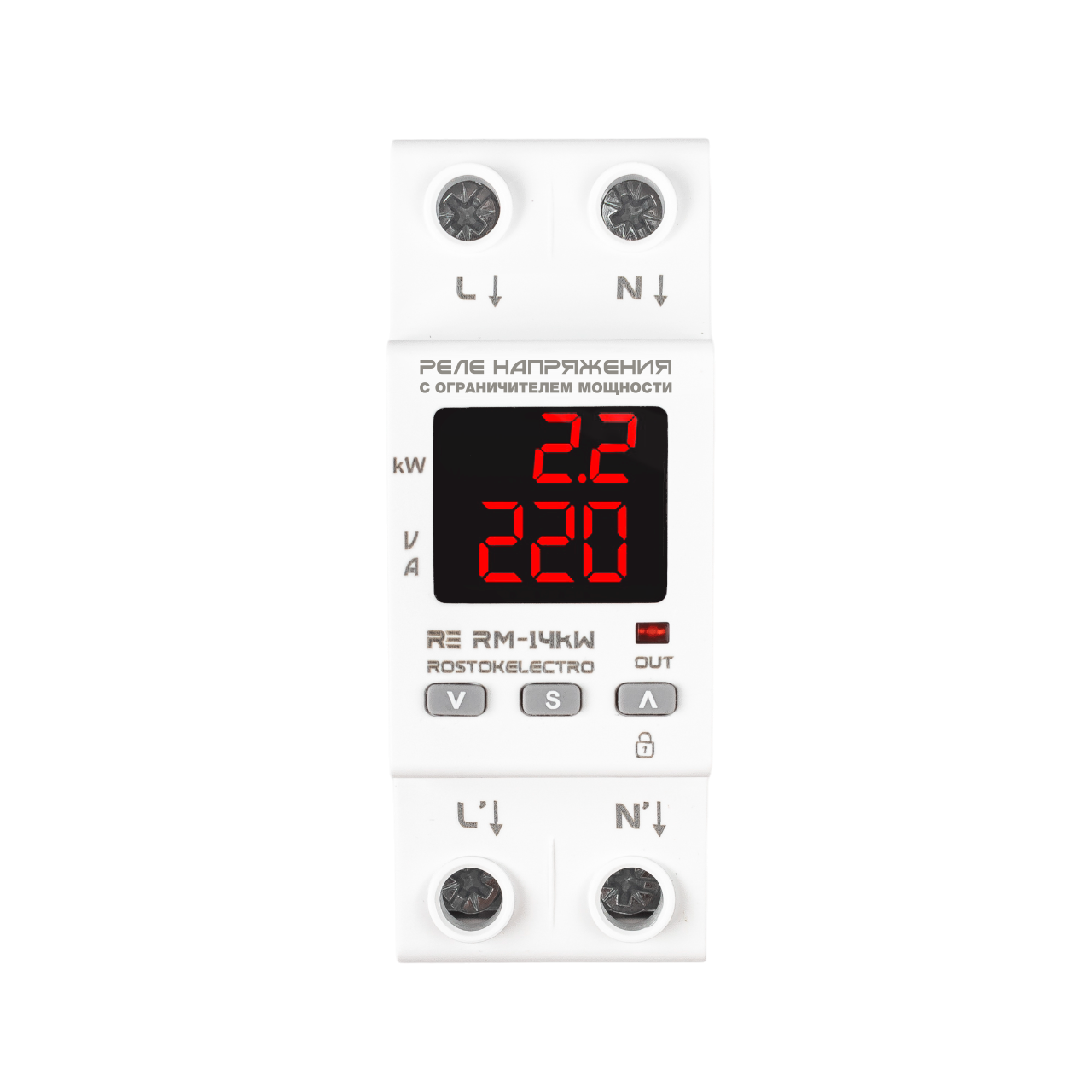

Реле напряжения с ограничителем мощности RE RM — 14kw

Реле напряжения с ограничителем мощности RE серии RМ – 14 kW предназначено для  контроля и ограничения потребляемой мощности в однофазной электрической сети, защиты линии от перегрузки, а потребителей от перепадов и скачков сетевого напряжения (функция Реле напряжения).
Прибор совмещает в себе функционал нескольких устройств:
ограничителя мощности;
реле напряжения;
ваттметра;
амперметра;
вольтметра.

Параметры, устанавливаемые пользователем:
допустимые пределы максимальной мощности;
время задержки включения/отключения по мощности;
количество циклов повторного включения;
верхний/нижний предел отключения по напряжению;
время задержки включения по напряжению.

Основные особенности:
Работа при плавающей частоте в пределах 45-65 ГЦ;
Функция реле напряжения;
Защита от многократных срабатываний;
Отображение значения мощности, напряжения и тока подключенной нагрузки;
Полноценный транзит нуля (шина 16 кв.мм);
Блокировка кнопок от случайного нажатия;
Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
Алгоритм True RMS;
Внутренняя термозащита с возможностью контроля в настройках;
Настройка комфортного значения яркости дисплея;
Размер 2-din;
Функция памяти последнего срабатывания (отключения нагрузки).

Принцип работы
Прибор управляется микроконтроллером, который анализирует напряжение в электросети, потребляемый ток и вычисляет мощность подключенной нагрузки с отображением значений на цифровых индикаторах.
Измерение тока производится с помощью встроенного трансформатора тока. Коммутация нагрузки осуществляется электромагнитным реле.
Прибор оснащен функцией реле напряжения, параметры которого (верхний и нижний пределы напряжения и время задержки включения) устанавливаются пользователем. Прибор отключает нагрузку если значение напряжения выйдет за установленные пределы. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон.
Ограничитель мощности может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.) Для этого предусмотрена функция выбора режима контроля частоты.
Для настройки ограничителя мощности необходимо установить предел максимальной мощности, время задержки включения/отключения по мощности и количество циклов повторного включения при отключении по пределу мощности. При превышении потребляемой мощности произойдет отключение нагрузки с задержкой, установленной пользователем. Время отключения нагрузки зависит от величины потребляемой мощности.
Все установленные пользователем значения сохраняются в энергонезависимой памяти.

Технические характеристики:

Технические параметры
RМ-14 kW
Диапазон контролируемой мощности, кВт
0,1-14
Рабочее напряжение, В
50-400
Максимальный ток на контактах реле (при активной нагрузке), А, не более
80
Рабочая частота сети, Гц
45-65
Верхний предел отключения по напряжению (задается), В
210-270 (250*)
Нижний предел отключения по напряжению (задается), В
120-200 (170*)
Время отключения по верхнему пределу, сек, не более
0,02
Время отключения по нижнему пределу, сек, не более
1 (120-70В);
 0,02 (< 120 В) Время задержки включения по напряжению, сек 5-600 (15*) Время задержки включения по мощности, сек 5-600 (5*) Время задержки отключения по мощности, сек 5-300 (10*) Количество циклов повторного включения 0-20  Погрешность вольтметра, %, не более 1  Погрешность измерения силы тока, %  2 Потребляемая мощность, Вт, не более 2 Макс. сечение провода, мм2 16 Момент затяжки винтов клемм, Нм 2,2±0,2 Рабочая температура, °С -25…+50 Степень защиты прибора  IP20 Габаритные размеры, мм 90*35*67 Вес нетто, кг 0,185 Вес брутто, кг 0,205 * Заводские настройки Крепление прибора на монтажный профиль TS-35 (DIN -рейка) - 2 DIN
