Контроль перенапряжения по любой из фаз
-
Контроль снижения напряжения любой из фаз
-
Контроль обрыва фаз
-
Контроль «слипания» фаз
-
Контроль чередования фаз (только в РКФ-М05-1-15)
-
Регулируемый верхний порог срабатывания от 105 до 130%Uном
-
Регулируемый нижний порог срабатывания от 70 до 95% Uном
-
Регулируемая задержка срабатывания от 0,1 до 10с
РКФ-М05-2-15 Реле контроля фаз
3 029 ₽
РКФ-М05-2-15 (без контроля чередования фаз)
Артикул: 4640016934744
Категории: Приборы для контроля напряжения, тока, мощности, Реле контроля фаз, Реле контроля фаз с изолированной нейтралью
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М05 предназначено для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование (только реле РКФ-М05-1-15) и «слипание» фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
КОНСТРУКЦИЯ РЕЛЕ

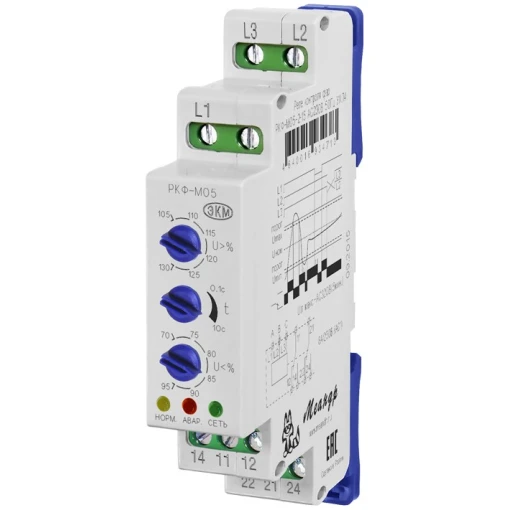

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку — DIN шириной 35 мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной с тороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель для установки верхнего «U>%» порога срабатывания, поворотный переключатель для установки времени задержки срабатывания, поворотный переключатель для установки нижнего «U<%» порога срабатывания, жёлтый индикатор включения исполнительного реле «НОРМ.», красный индикатор ошибок сети «АВАР.», зелёный индикатор включения напряжения питания.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 — 2000, ГОСТ Р 51317.4.4 — 99, ГОСТ Р 51317.4.5 — 99. Сопротивление изоляции реле, не бывших в эксплуатации, соответствует ряду 3 по ГОСТ 12434 — 83. Конденсация влаги на поверхности изделия не допускается.
ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ

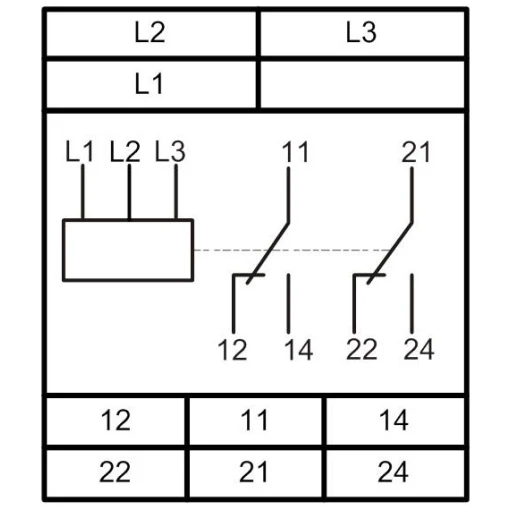

Реле не требует оперативного питания, питается от контролируемой сети трёхфазного напряжения. Подключение контролируемой сети производится к клеммам L1, L2, L3.
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМ.», при этом контакты реле 11-14, 21-24 замыкаются, а контакты 11-12, 21-22-размыкаются. При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчёта времени срабатывания реле, если задержка установлена. При этом контакты, 11-14, 21-24 — разомкнуться, контакты 11-12, 21-22 — замкнуться и включится мигающий индикатор «АВАР.». При пропадании двух или трёх фаз одновременно реле выключится без отсчёта задержки времени срабатывания. При возвращении контролируемого параметра в норму, реле включится сразу, без учёта задержки времени срабатывания, о чем будет сигнализировать мигающий индикатор «НОРМ.».
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. При транспортировке может произойти самопроизвольное переключение контактов реле из-за воздействия вибрации или одиночных ударов, что не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно (на 2-3 секунды) подать на реле напряжение питания.
Вес | 0.055000 кг |
---|---|
Диапазон рабочих температур | |
Максимальное напряжение | |
Габаритные размеры | |
Производитель |
