РТ-М01-1-15 Реле термисторное

 Реле контролирует аварийные режимы двигателей, укомплектованных встроенными температурными датчиками в качестве которых используются терморезисторы с положительным ТКС (позисторы).

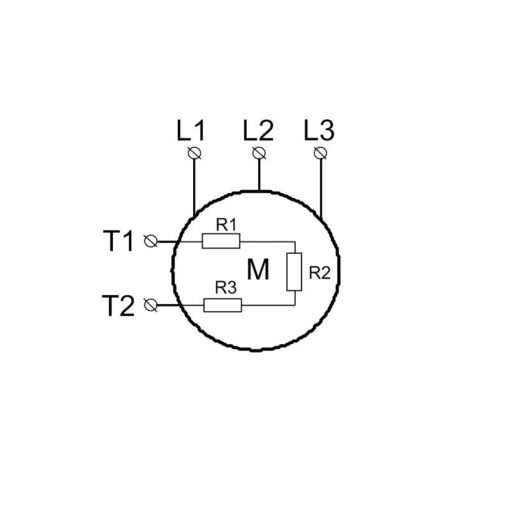

 Реле функционирует независимо от номинального тока двигателя, класса электроизоляционных материалов и вида пуска.  Последовательно включённые датчики подсоединяются к зажимам «Т1» и «Т2». Число подсоединяемых датчиков ограничивается суммарным сопротивлением отдельных позисторов R = R1+R2…+Rn <=1,5 k.
 В нормальном режиме работы двигателя сопротивление датчиков не достигает порога срабатывания, при этом встроенное исполнительное реле включено и контакты 21-24 замкнуты. При нагревании даже одного датчика и превышения значения R_нагр. реле выключается и контакты 21-24 размыкаются, контакты 11-12 замыкаются.
 После охлаждения датчиков и достижения значения R_охл. реле снова автоматически включается, замыкая контакты 21-24.
